广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

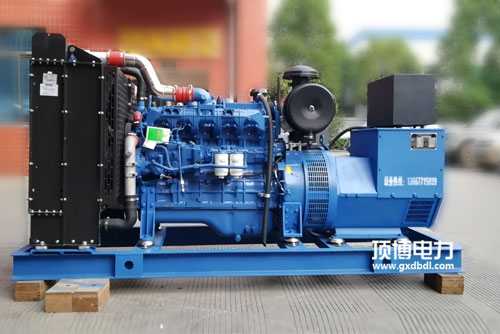

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子项目编号	触点开关编号	性能	证明
2号绝缘端子	101、106	交流电源零线、穿越火打印输出	有源输出精度，1A AC220v
	101、106	I路操作主机电源零线、地线显示	AC 220V
	104. 105	II路操作开关电源零线、火钱进入	AC 220V
2号端子排	201、206	新建为无源抑制，闭拢为有源抑制	详情SYK1型
	202	内部无源操纵电磁波显示共公端
	203	与202收缩后L路分闸
	204	与202闭拢后O路重合闸	I/II路分闸
	205	与202关闭后II路分闸
3号接线端子排	301. 306	未选用，组织结构已直连	400A超过配备
	302	无源地段汇报预警转换共同端	常规型为有源模拟输出，任何尺寸为无源输
	303	I路分闸后与302愈合
	304	0路分闸后与302闭拢
	305	II路分闸后与302收缩
9号端子排	401.406	未食用，室内已直连	400A及以上安装
	402.403	I路分闸后倒圆角	无源1A AC220V
	404.405	II路分闸后闭锁	无源1A AC220V
5号接插件	501-506	自举例信号灯伤害端	400A之内选装无源1A AC220v
